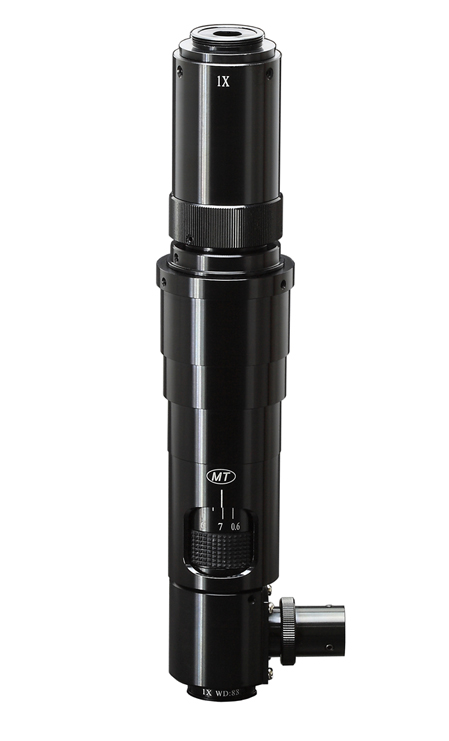

物鏡連續(xù)變倍范圍

0.58X~7.0X

變倍比

12:1

標準工作距離

83mm（1X物鏡）

照明

可調光高亮度長壽命LED同軸照明；LED環(huán)形燈照明

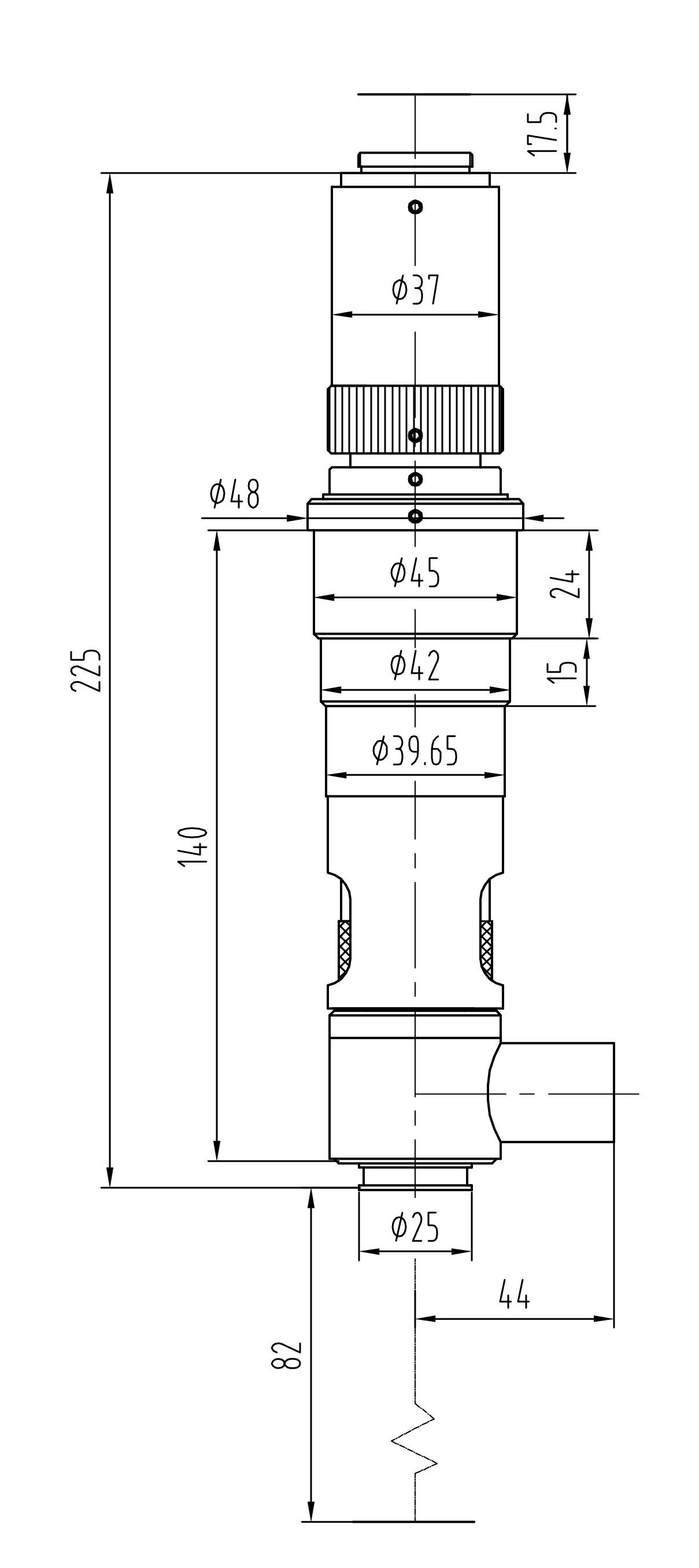

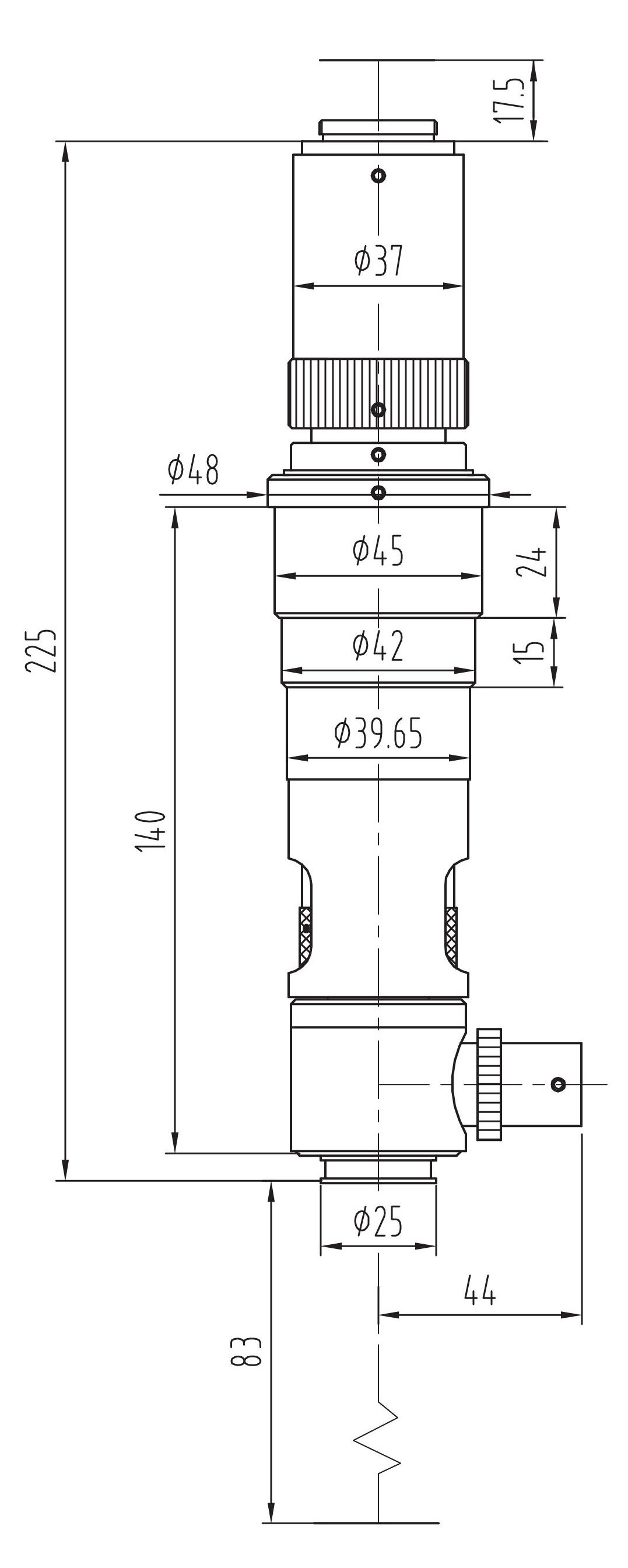

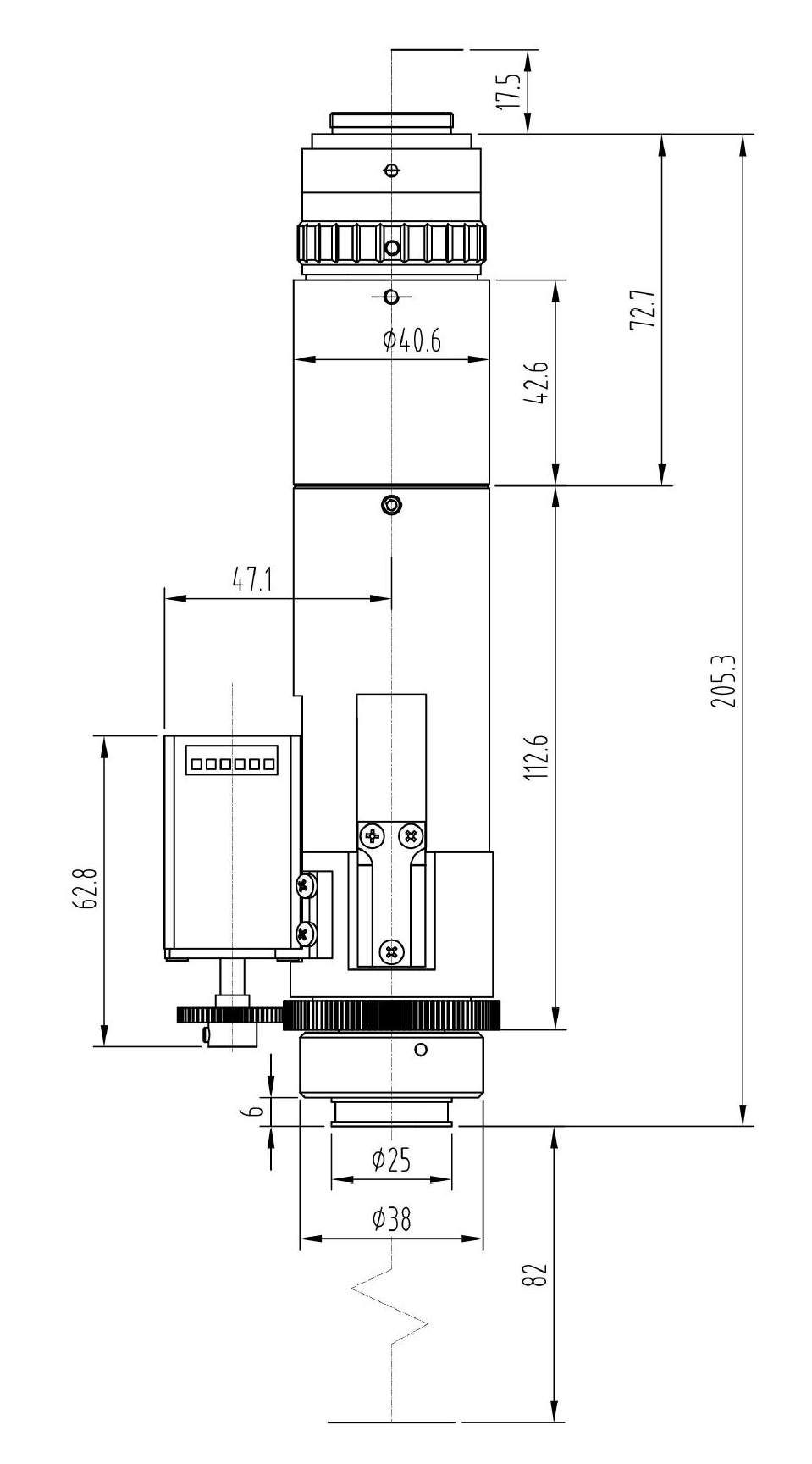

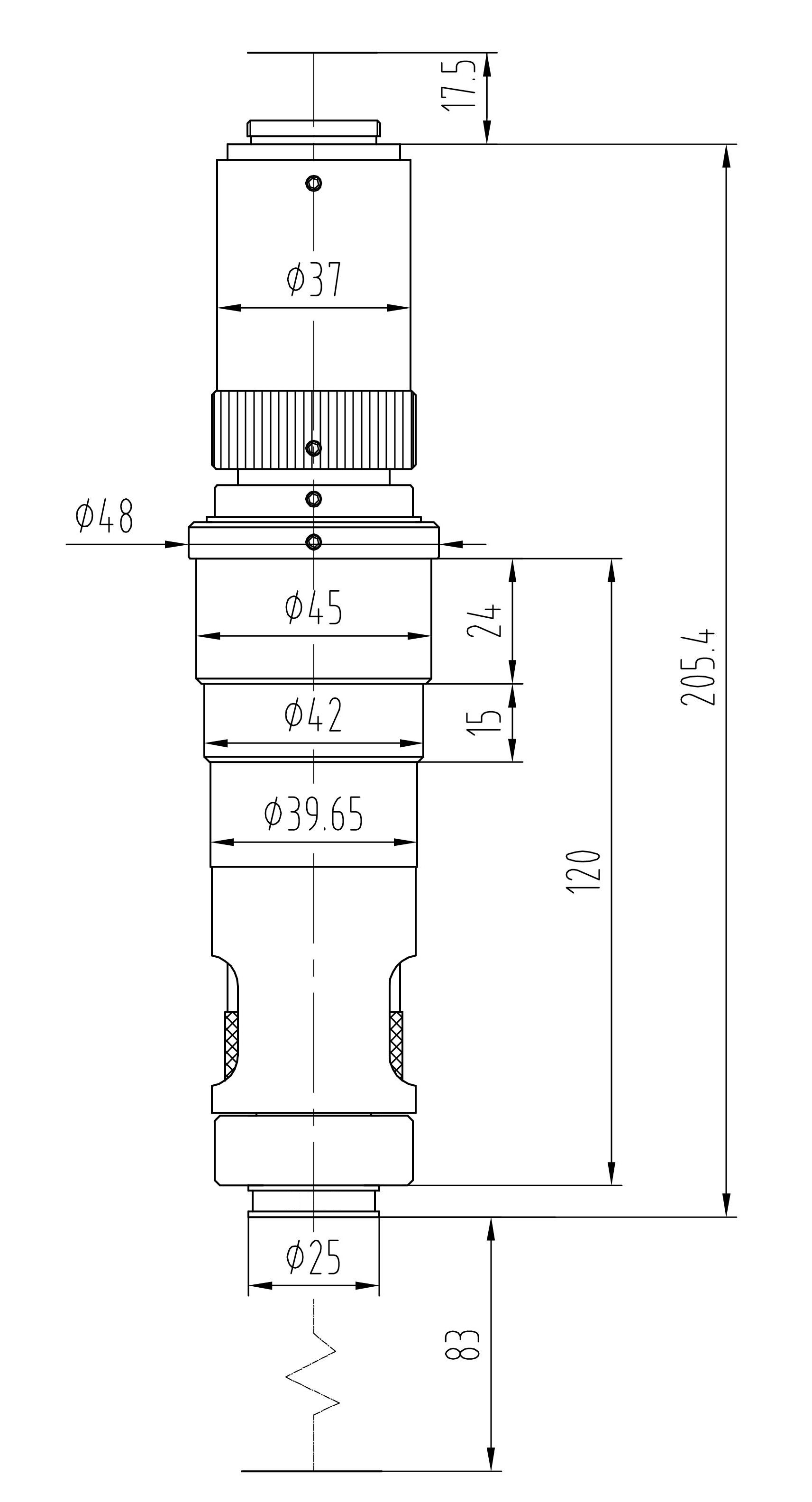

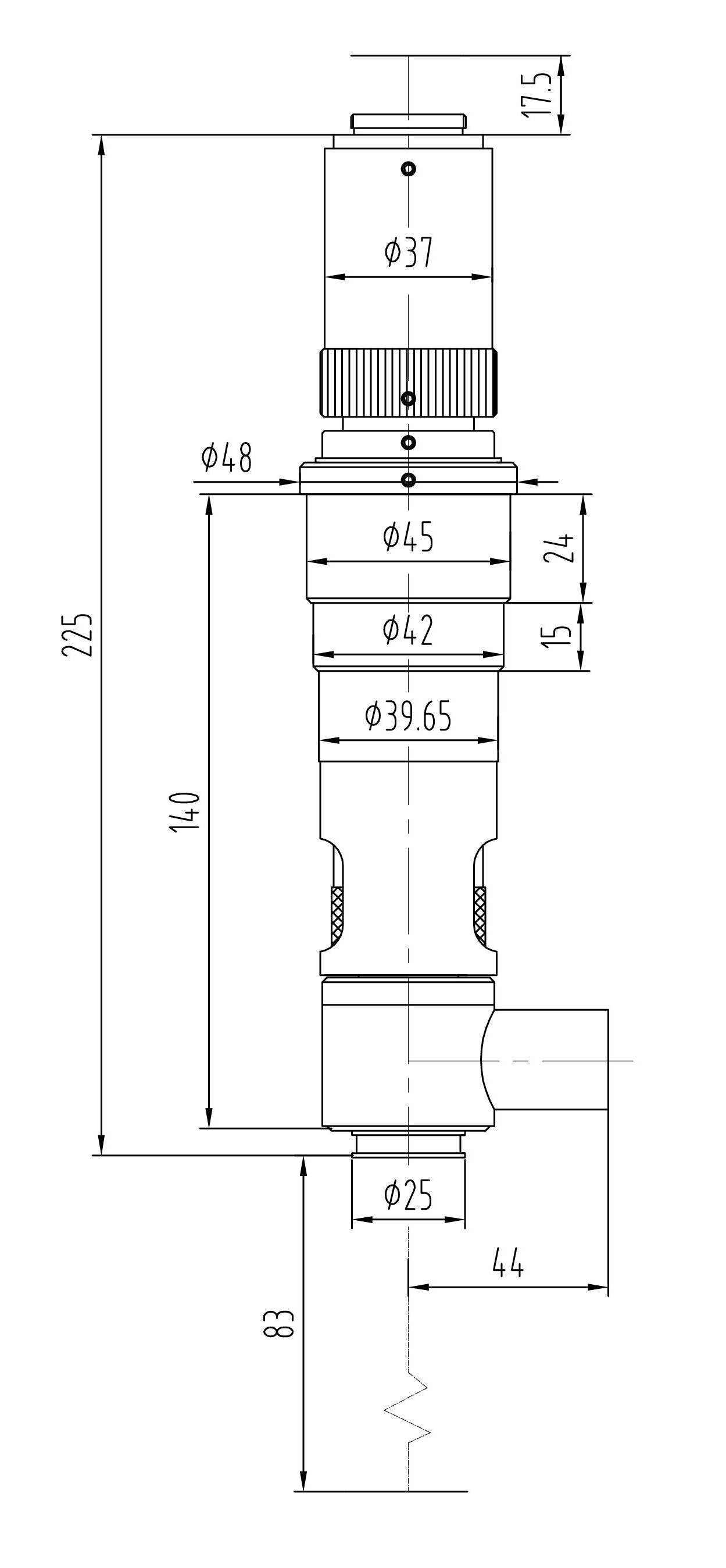

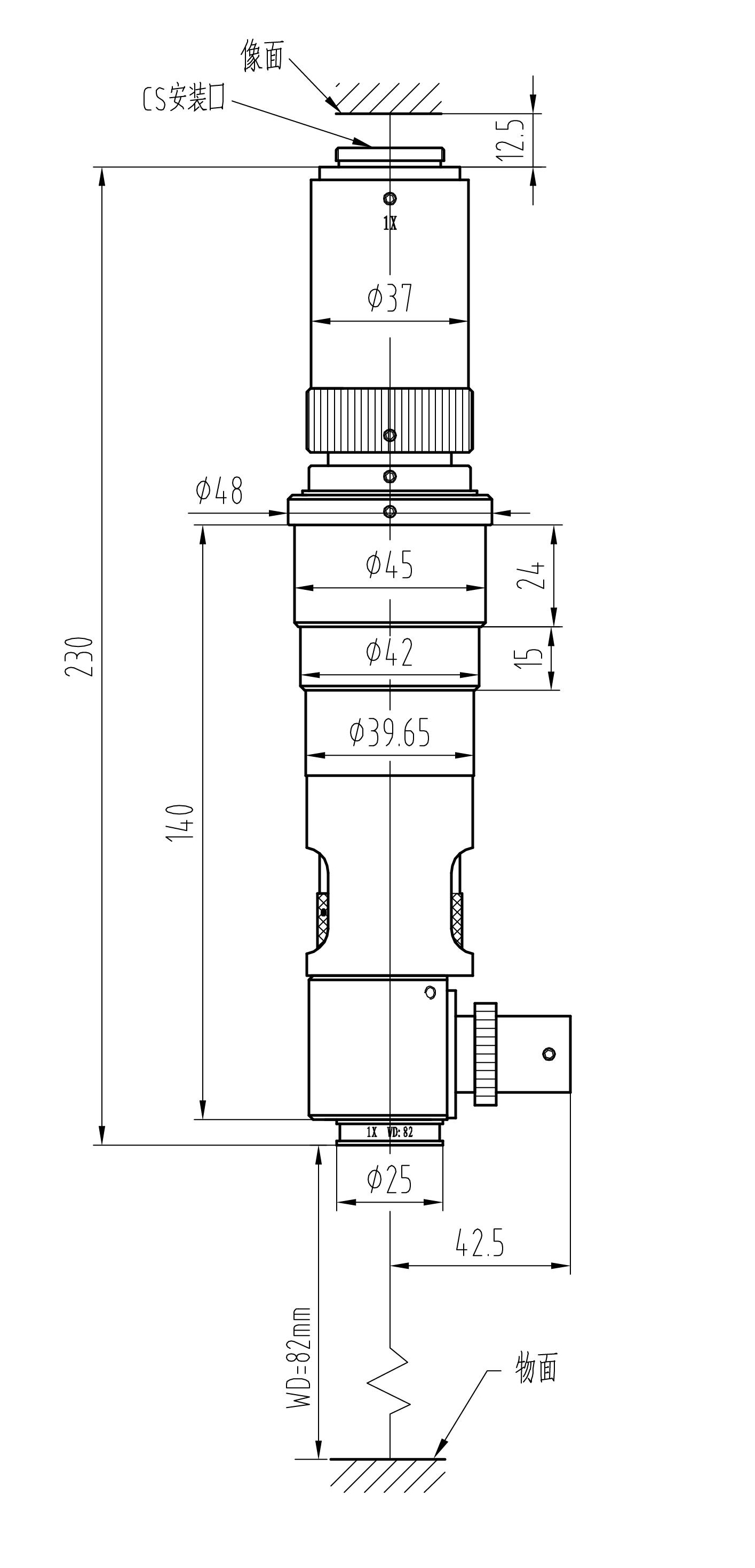

主機與支架配合尺寸

Φ45mm

接口

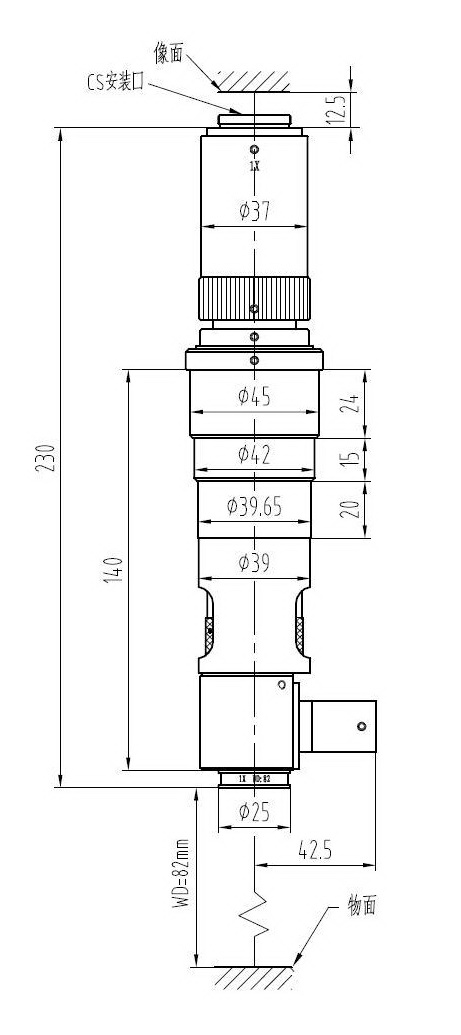

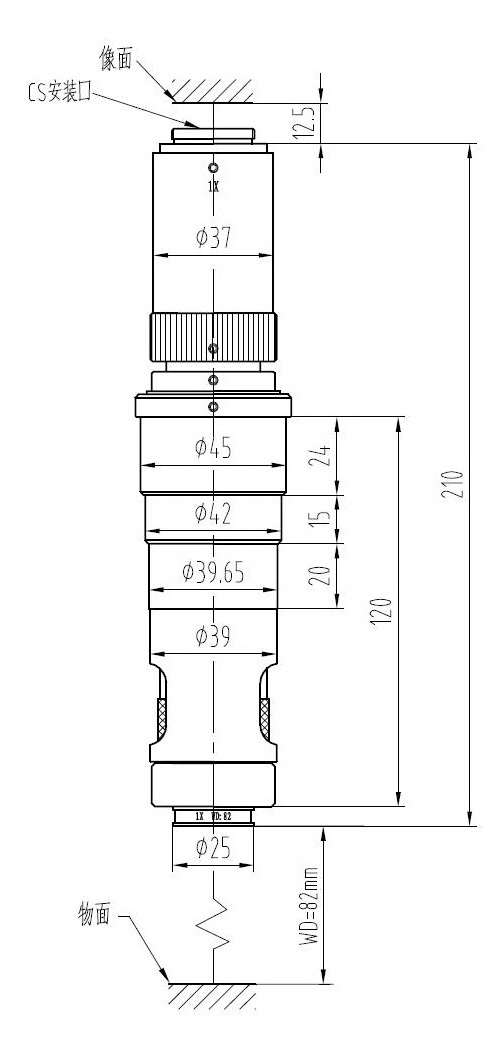

標準CS接口（支承面到CCD靶面距離為12.5mm）

倍率

NA

景深

分辨率

TV失真

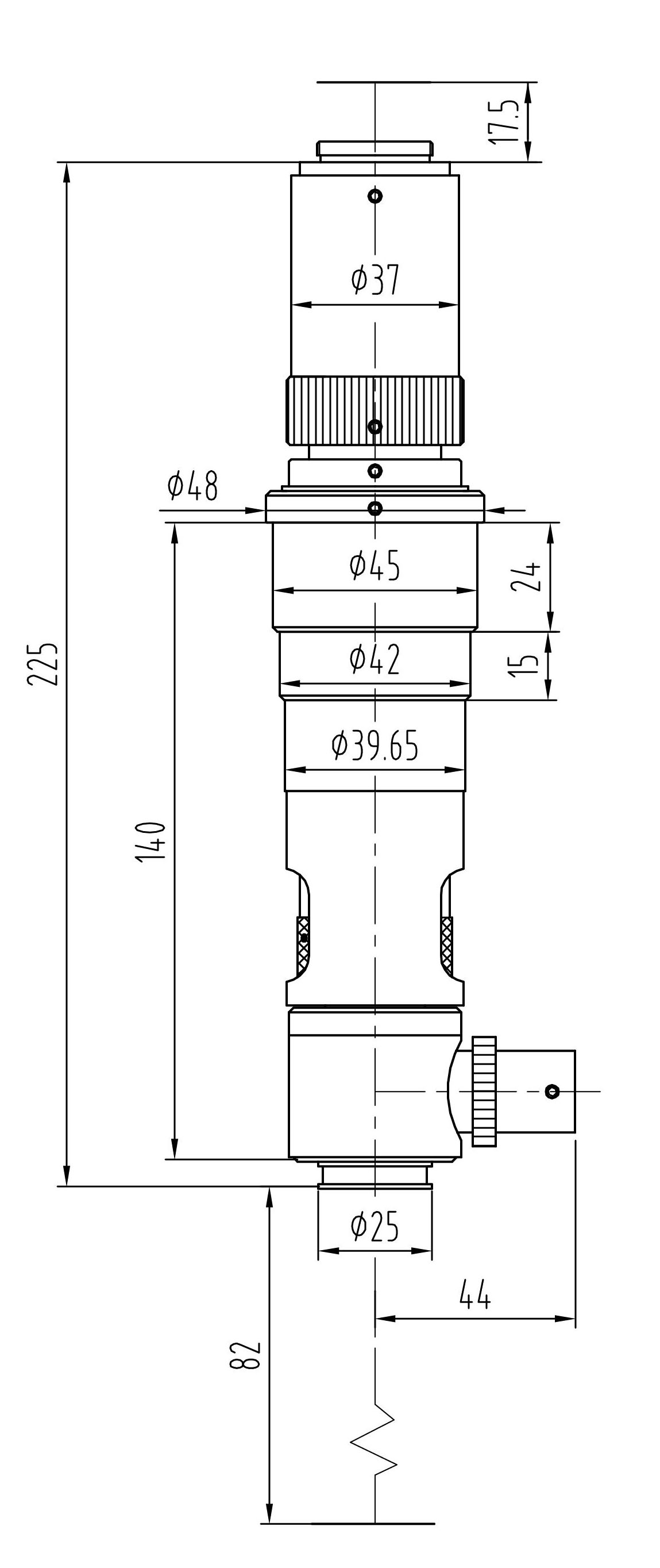

安裝尺寸：Φ45mm
最大兼容相機：1/2"
CCD螺紋接口：1英吋32扣

0.58X

0.021

3.3mm

16.0μm

0.32%

2.0X

0.067

0.30mm

5.0μm

0.22%

4.0X

0.093

0.11mm

3.6μm

0.19%

7.0X

0.097

0.06mm

3.5μm

0.16%

物鏡

項目

CCD接頭

0.4X

0.5X

0.67X

1X

1.5X

2X

0.3X
WD:293mm

總光學放大倍率

0.07X～0.84X

0.09X～1.05X

0.12X～1.4X

0.17X～2.1X

0.26X～3.15X

0.35X～4.2X

視場范圍(mm)

50X66.67～4.3X5.7

40X53.33～3.43X4.57

30X40～2.57X3.43

21.1X28.2～1.71X2.29

13.85X18.46～1.14X1.52

10.3X13.71～0.86X1.14

0.4X
WD:223mm

總光學放大倍率

0.096X～1.12X

0.12X～1.4X

0.16X～1.88X

0.24X～2.8X

0.36X～4.2X

0.48X～5.6X

視場范圍(mm)

37.5X50～ 3.2X4.3

30X40～ 2.57X3.43

22.5X30～ 1.91X2.55

15X20～ 1.29X1.71

10X13.33～ 0.86X1.14

7.5X10～ 0.64X0.86

0.5X
WD:175mm

總光學放大倍率

0.12X～1.4X

0.15X～1.75X

0.2X～2.34X

0.29X～3.5X

0.44X～5.25X

0.58X～7X

視場范圍(mm)

30X40～2.57X3.43

24X32～2.06X2.74

18X24～1.5X2

12.4X16.5～1.03X1.37

8.2X10.91～0.69X0.91

6.2X8.3～0.51X0.69

0.6X
WD:145mm

總光學放大倍率

0.144X～1.68X

0.18X～2.1X

0.24X～2.8X

0.36X～4.2X

0.54X～6.3X

0.72X～8.4X

視場范圍(mm)

25X33.33～2.14X2.86

20X26.67～1.71X2.29

15X20～1.29X1.71

10X13.33～0.86X1.14

6.67X18.89～0.57X0.76

5X6.67～0.43X0.57

0.75X
WD:117mm

總光學放大倍率

0.18X～2.1X

0.22X～2.62X

0.3X～3.5X

0.44X～5.25X

0.65X～7.87X

0.87X～10.5X

視場范圍(mm)

20X26.67～1.7X2.3

16X21.33～1.37 X1.83

12X16～1.03 X1.37

8.2X10.9～0.69X0.91

5.53X7.38～0.46X0.61

4.1X5.52～0.34X0.46

0.9X
WD:93mm

總光學放大倍率

0.216X～2.52X

0.27X～3.15X

0.36X～4.22X

0.54X～6.3X

0.81X～9.45X

1.08X～12.6X

視場范圍(mm)

16.67X22.22～1.43X1.9

13.33X17.78～1.14 X1.52

10X13.33～ 0.85X1.14

6.67X8.89～ 0.57X0.76

4.44X5.93～0.38X0.51

3.33X4.44～ 0.29X0.38

1X
WD:83mm

總光學放大倍率

0.24X～2.8X

0.3X～3.5X

0.4X～4.69X

0.58X～7X

0.87X～10.5X

1.16X～14X

視場范圍(mm)

15X20～1.3X1.7

12X16～1.03X1.37

9X12～0.77X1

6.2X8.3～0.51X0.69

4.1X5.52～0.34X0.46

3.1X4.1～0.26X0.34

1.5X
WD:54mm

總光學放大倍率

0.36X～4.2X

0.45X～5.25X

0.6X～7X

0.87X～10.5X

1.30X～15.75X

1.7X～21X

視場范圍(mm)

10X13.33～0.86X1.14

8X10.67～0.69X0.91

6X8～0.5X0.7

4.13X5.52～0.34X0.46

2.77X3.69～0.23X0.3

2.1X2.82～0.17X0.23

2X
WD:35mm

總光學放大倍率

0.48X～5.6X

0.6X～7X

0.8X～9.38X

1.16X～14X

1.7X～21X

2.3X～28X

視場范圍(mm)

7.5X10～0.64X0.86

6X8～0.51X0.69

4.5X6～0.38X0.51

3.1X4.1～0.26X0.34

2.1X2.82～0.18X0.23

1.57X2.09～0.13X0.17

4.5X
WD:16mm

總光學放大倍率

1.0X～12.6X

1.3X～15.8X

1.7X～21.1X

2.6X～31.5X

3.9X～47.3X

5.2X～63X

視場范圍(mm)

3.5X4.6～0.29X0.38

2.8X3.7～0.23X0.30

2.1X2.7～0.17X0.23

1.4X1.8～0.11X0.15

0.92X1.23～0.08X0.10

0.69X0.92～0.06X0.08

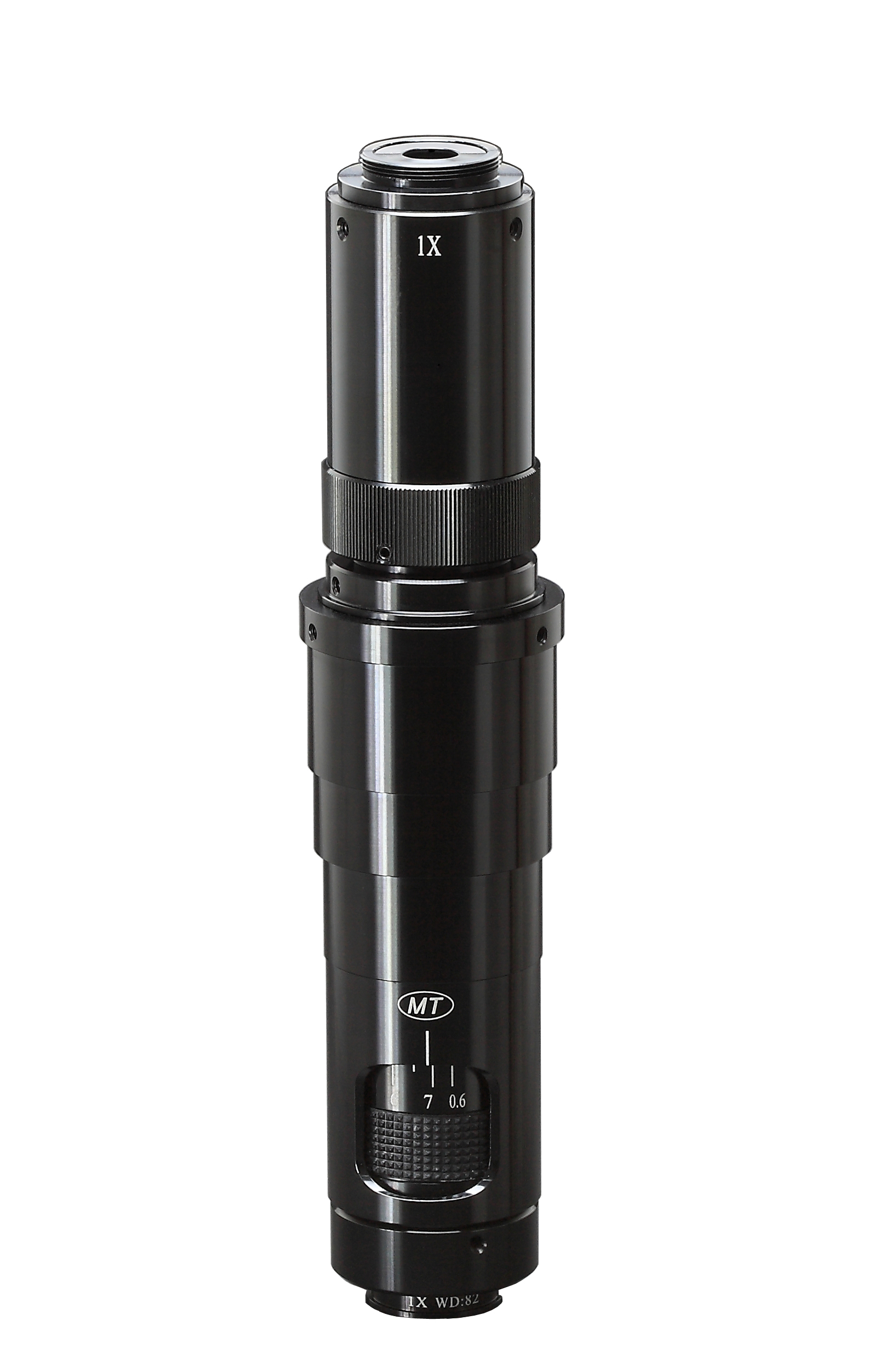

變倍主體連續(xù)變倍范圍0.58X～7.0X

大視場同軸照明器

當相機大于或等于1/2＂、鏡頭的光學總倍數(shù)小于0.5X時，
為了獲得更大的視場，建議選用這款大視場同軸照明器。
此款大視場同軸照明器，需配大口徑物鏡，
如DH-W0.3B、DH-W0.5B、DH-W0.75B、DH-W1.0B。
外形比標準的同軸照明器大一些。

輔助光源

MLC1000，MLR25

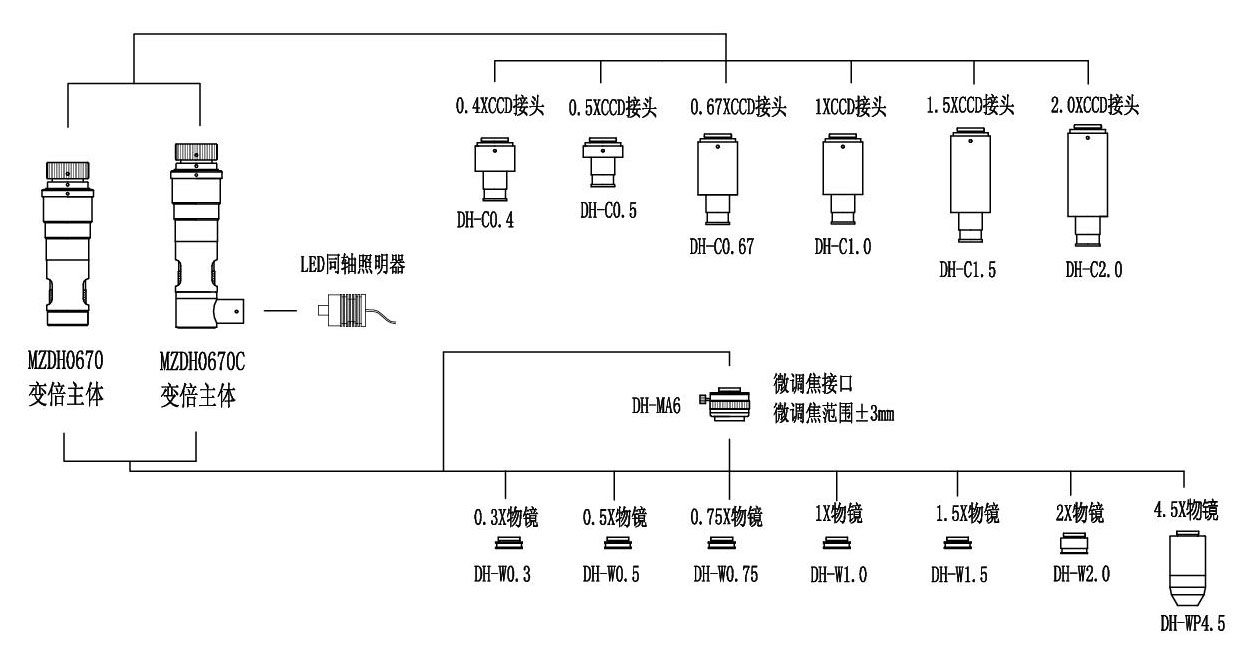

CCD接頭

0.4X, 0.5X, 0.67X, 1.0X(標準配置),1.5X,2.0X

物鏡

0.3X,0.5X,0.75X,1X(標準配置),1.5X,2.0X,4.5X

無窮遠金相鏡頭

Nikon, Olympus, Mitutoyo

底座組

SD1-D ~ SD18-D
