放大倍率

總放大倍率6X~55X（標準配置），可擴充最大總放大倍率330X

變倍比

0.6X~5.5X連續變倍鏡體，變倍比為9.2:1

目鏡

SWH10X高眼點超廣角目鏡，視場Φ23mm

鏡筒

傾斜35°/ Inclined 35°

工作距離

108mm

調焦范圍

50mm（方立柱時為100mm）

瞳距調節范圍(用10X目鏡)

52mm~76mm

視度調節范圍

±6屈光度

支架與主機配合尺寸

Φ76mm

立柱中心到支架中心尺寸

140mm

圓立柱尺寸

Φ25mm

中心工作臺直徑

Φ95mm

光源

可配熒光燈透射照明（5W），鹵鎢燈反射照明（6V、10W可調）

目鏡

項目

主機

不同附加物鏡參數

0.37X

0.5X

0.7X

1.5X

2X

10X

總放大倍率

6X~55X

2.22X~20.4X

3X~27.5X

4.2X~38.5X

9X~82.5X

12X~110X

視場直徑

Φ38.3~Φ4.2

Φ99.1~Φ10.8

Φ76.7~Φ8.4

Φ54.8~Φ6

Φ25.6~Φ2.8

Φ19.2~Φ2.1

15X

總放大倍率

9X~82.5X

3.33X~30.5X

4.5X~41.25X

6.3X~57.75X

13.5X~123.75X

18X~165X

視場直徑

Φ28.3~Φ3.1

Φ76.6~Φ8.35

Φ56.7~Φ6.2

Φ40.5~Φ4.4

Φ18.9~Φ2.1

Φ14.2~Φ1.5

20X

總放大倍率

12X~110X

4.44X~40.7X

6X~55X

8.4X~77X

18X~165X

24X~220X

視場直徑

Φ23.3~Φ2.5

Φ63.1~Φ6.9

Φ46.7~Φ5.1

Φ33.3~Φ3.6

Φ15.6~Φ1.7

Φ11.7~Φ1.3

30X

總放大倍率

18X~165X

6.66X~61.1X

9X~82.5X

12.6X~115.5X

27X~247.5X

36X~330X

視場直徑

Φ15~Φ1.6

Φ40.5~Φ4.4

Φ30~Φ3.3

Φ21.4~Φ2.3

Φ10~Φ1.1

Φ7.5~Φ0.8

工作距離

108

275

195

145

50

35

底座組

SD1~SD18

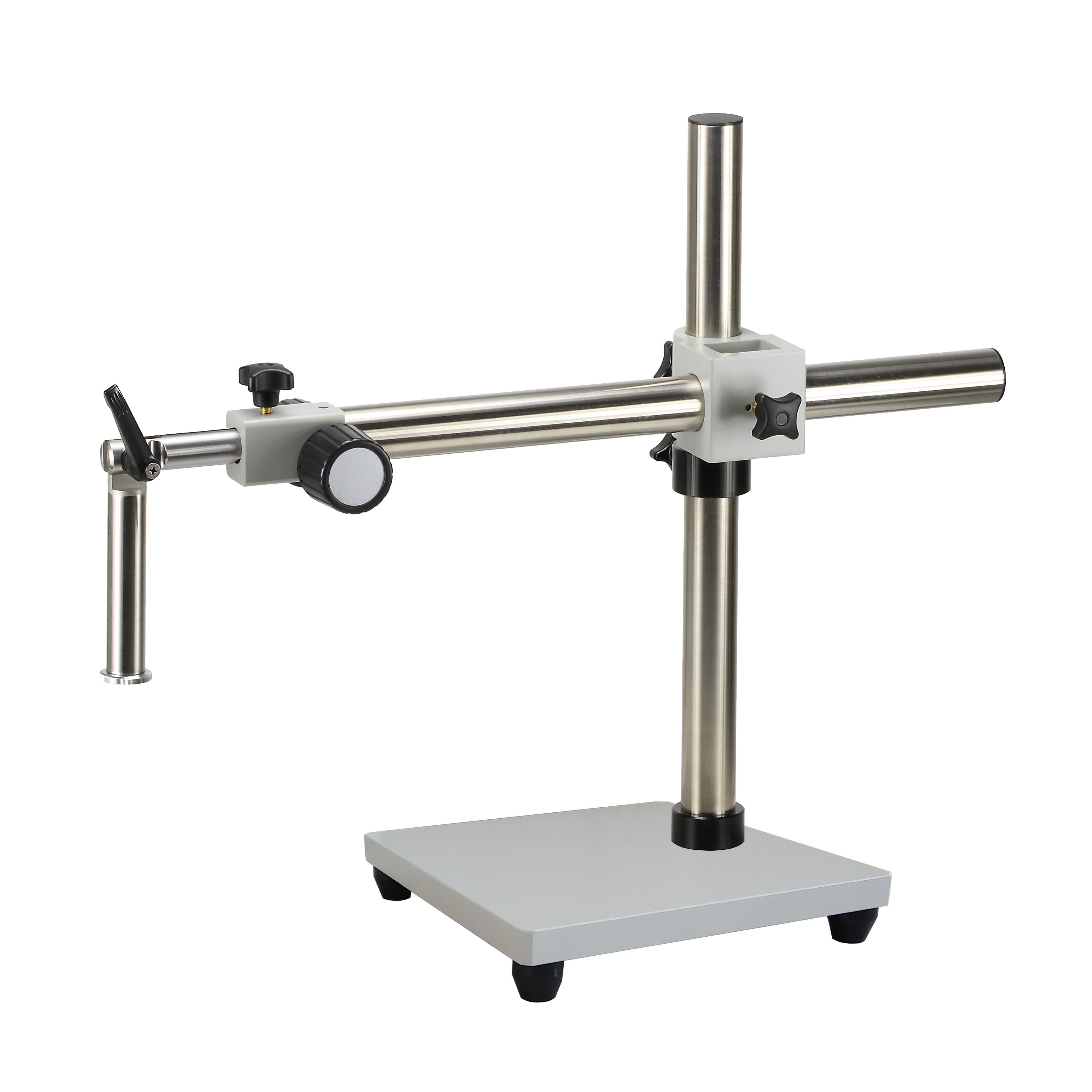

萬能支架

U1, U2, U3, U4, U1c, U2c, U3c

目鏡

SWH10X, SWF15X, SWF20X, SWF30X

分劃目鏡

SWH10X-CM0.1XY
SWF15X-CM0.05XY
SWF20X-CM0.05XY

附加物鏡

W0.37, W0.5, W0.7, W1.5, W2.0

CCD接頭

C0.3-S、C0.5-S、C1.0-S

數碼相機接頭

DT01

顯微攝影裝置

PT02

1X帶測微尺CCD接頭

CDM1.0

注：使用時，需與CCD接頭配合使用。

輔助光源

ML01, ML02, MLR60, LGY-150Ω

機械載物臺

S7665, S10086

注：載物臺如需安裝在我司底座上時，請?zhí)崆罢f(shuō)明，底座需特殊訂做——增加螺釘孔。
